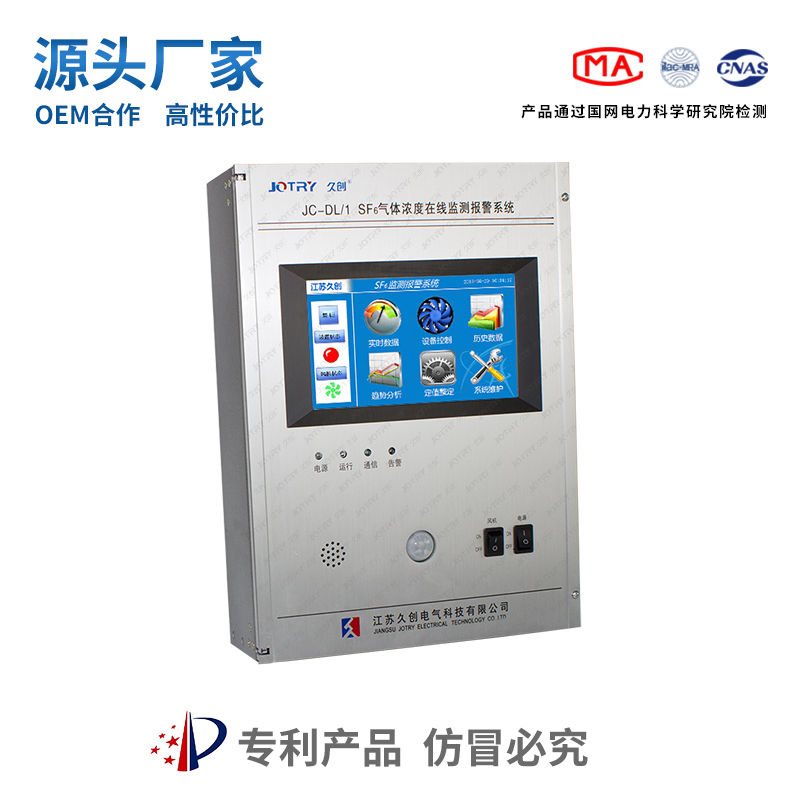

SF6氣體濃度在線監測報警系統




系統概述

      隨著電力系統的不斷發展，SF6電氣設備應用越來越廣泛，特別是GIS組合電器由于其大大縮小了電氣設備的占地面積與空間體積，安裝方便、運行安全可靠、維修方便等優點而光泛應用。

  純凈的SF6氣體無色無味無毒，且不燃，比重是空氣的5倍。當裝有SF6設備的配電裝置室如GIS發生泄漏后，SF6氣體在低層空間積聚到一定濃度后，如果工作人員進入室內，會發生大腦缺氧，甚至快速窒息等嚴重人身安全事故。另外，在電弧以及局部放電、高溫等因素影響下，SF6氣體會產生如SF4、S2F2、SOF2等高毒分解物，某些分解物遇水產生腐蝕性電解質，這些不僅對人身安全構成嚴重威脅，而且危害電氣設備的正常運行?！峨姌I安全工作規程》（發電廠和變電站部分）特別規定，裝有SF6設備的配電裝置室必須保證SF6濃度小于1000ppm，除須裝設強力通風裝置外，還必須安裝能報警的氧量儀和SF6氣體濃度檢測報警儀等監測裝置。

系統介紹

    SF6氣體濃度在線監測報警系統（以下簡稱本系統），是根據當前電力系統強調安全生產的形勢，為在安裝有SF6設備的配電裝置室的工作人員提供人身健康安全保護而量身設計、開發的智能型在線監測系統。

系統功能

l     環境中SF₆氣體濃度檢測功能

l   環境中氧氣濃度檢測功能

l   環境中溫、濕度檢測功能

l     環境中所有監測點的遙測和遙信實時顯示功能

l   環境中所有監測點報警信息實時顯示功能

l   定值整定功能

l   SF6氣體濃度超標和缺氧報警功能

l   缺氧或SF6濃度超標，強制排風功能

l   報警時風機自動啟動功能

l   定時自動排風功能

l   手動強制開啟或關停全部風機

l   歷史數據查詢、顯示和存儲功能

l   遙測值歷史曲線趨勢查詢、顯示功能

l   進入GIS室自動播報當前環境狀態功能

l   不同區域多監測點配置功能

l   多點組網功能，可提供通訊規約與變電站后臺數據庫對接(預留)

l   提供通用通信接口，預留與后臺監控及消防系統對接功能(預留)

l   報警信息存儲、記錄功能

l   聲光、語音報警功能

l   遠程報警功能

l   人體紅外探測感應功能

l   數據遠傳功能

技術參數

  1、工作電壓：AC/DC 220V±10%,50Hz

   2、功    耗： 額定電壓下＜10W

   3、精度等級： 2.5級

   4、SF6氣體濃度測量范圍：0-3000ppm

   5、SF6濃度超限報警點：1000ppm（國標值），精度＜5%FS

   6、氧氣含量檢測范圍：0-25%

   7、缺氧報警點：18%（國標值），精度＜1%FS

   8、溫度檢測范圍：-30—+99℃(精度±0.5℃)

   9、濕度檢測范圍：10-99%RH：精度±0.5％RH　　

   10、風機輸出電源接點：6A；         　

   11、遠傳通信方式：485/Ethernet

   12、現場主機外型尺寸(mm)：L330×W250×H65

   13、SF6和氧氣探測單元尺寸(mm) ：L162×W150×H38

   14、溫濕度探測單元尺寸(mm)：L162×W150×H38

   15、監測歷史數據存儲能力：500萬條；

   16、觸摸顯示屏大?。?英寸

   17、主機與探測單元安裝方式：壁掛式

   18、工作環境溫度： -25℃～70℃

   19、工作環境濕度： ≤95％

   20、按照GB/T 17626規定和方法測試本裝置的電磁兼容性能指標：

         靜電放電，4級

         射頻電磁場輻射抗擾度，3級

         電快速瞬變脈沖群抗擾度，4級

         浪涌（沖擊）抗擾度，4級

         射頻場感應的傳導騷擾抗擾度，3級

         工頻磁場抗擾度，5級

         脈沖磁場抗擾度，5級

         阻尼振蕩磁場抗擾度，5級

         電壓暫降和短時中斷抗擾度，60%UT，持續10個周波；

   21、按照GB/T 11287、GB/T 14573規定和方法測試本裝置的機械性能指標：

         振動響應，1級

         振動耐久，1級

         沖擊響應，1級

         沖擊耐久，1級

         碰撞，    1級

   低濃度六氟化硫氣體檢測的聲學方法（發明）專利號：201210386237.9

   一種檢測微量六氟化硫濃度的聲學方法及其裝置（發明）專利號：201210022878.6
